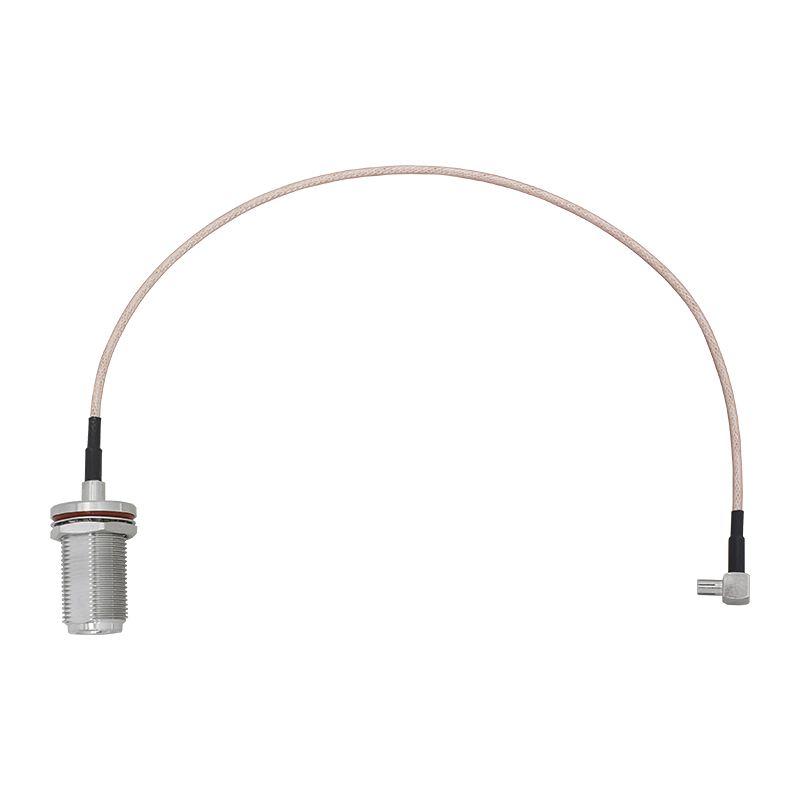

Антенный адаптер пигтейл для 3G/4G модемов ZTE N-female - TS9 Baltic Signal BS4477

Короткий адаптер для подключения антенны к модемам ZTE и других производителей, которые используют компактные коннекторы типа TS9. При помощи пигтейла к мобильному устройству можно подсоединить кабельную сборку с полноформатным разъемом N-серии, чтобы обеспечить качественную передачу с уличной антенны на сотовый модуль.

Что такое пигтейл и как он используется?

Пигтейлы — это короткие соединительные переходники, выполненные на базе тонкого и гибкого кабеля. В их основе применяется кабель RG-316 с диаметром менее 2,5 мм. За счет этого адаптер выдерживает многочисленные сгибания и может интегрироваться в боксы и корпуса устройств.

В числе задач адаптера:

• Соединение низкопрофильных коннекторов с крупными ВЧ-разъемами. Использование корпусных переходников в этих случаях может привести к повреждению небольшого разъема из-за нагрузки со стороны кабеля, а пигтейл обеспечивает плавное подключение и гибкое размещение кабельной сборки и устройства;
• Организация внутренней коммутации корпусного прибора, в составе которого используется интегрированный USB-модем. Гибкий пигтейл помогает вывести антенный разъем модема на корпус устройства. Для этого разъем N-female снабжен гайкой, которая упрощает корпусной монтаж;
• Проведение тестов, отладки и калибровки. Антенный адаптер — стандартный инструмент инженера радиосетей. Он часто используется для выполнения измерительных и отладочных работ: например, для замера мощности сигнала на модеме при расчете системы усиления.

Название pigtail буквально переводится с английского как «поросячий хвостик», что является указанием на специфический кабель с розовой ФЭП-оболочкой. Кабель RG-316 устойчив к агрессивным средам, а его плетеный проводник выдерживает многократные изгибы.

Совместимые устройства с разъемом TS9

Адаптер оснащен коннекторами N-female (с гайкой) и TS9. Как правило, маленький коннектор подключается к модему или роутеру, а более массивный ВЧ-соединитель N-серии — к кабелю снижения антенны.

Совместимые устройства:

• Со стороны TS9: USB-модемы ZTE, модемы Huawei и ZTE со встроенным WiFi-модулем (E8372, MF79U), портативные LTE-роутеры, стационарные роутеры в форм-факторе «башни» (Huawei B628, B818, Alcatel HH71V1, ZTE MF289D и др.);
• Со стороны N-female: типовые кабельные сборки 50 Ом для подсоединения наружных антенн сотовой связи, антенных усилителей и других ВЧ-устройств.

Длина переходника — 30 см. Адаптер вносит минимальное затухание в сигнал (на уровне 0,5 дБ), обеспечивая передачу без снижения качества мобильного интернета.

• Артикул: BS4477
• Тип оборудования: Антенный адаптер
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,040 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
