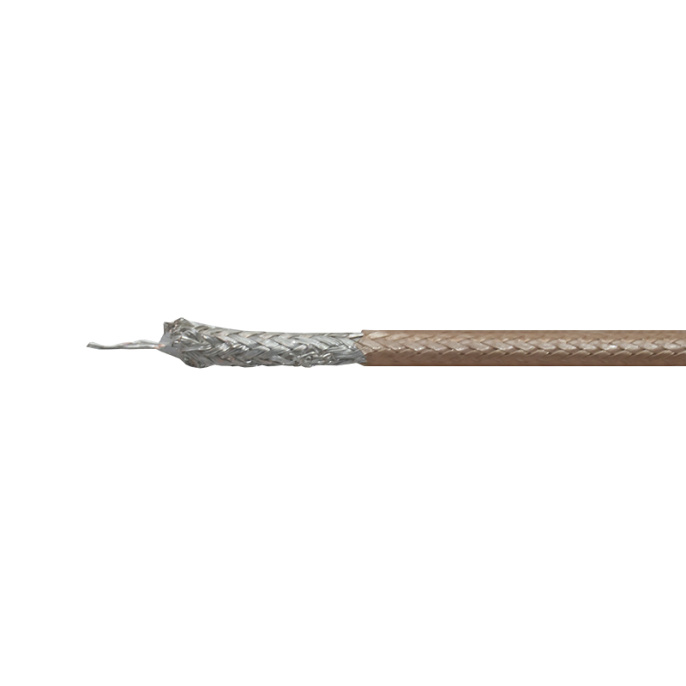

Кабель RG-316 50 Ом медь, плакированная серебром, ПТФЭ

RG-316 — это распространенная марка тонкого коаксиального кабеля, которая служит для изготовления антенных адаптеров (пигтейлов), а также для внутренней коммутации устройств сотовой связи и WiFi. За счет малого диаметра (всего 2,45 мм) этот кабель имеет повышенную гибкость, легко гнется и может быть интегрирован в небольшие корпусы и герметичные боксы устройств.

ТОНКИЙ РОЗОВЫЙ ПРОВОД ДЛЯ ПИГТЕЙЛОВ

Самое часто использование марки RG-316 связано с производством пигтейлов — ВЧ-переходников на коротком отрезке провода (обычно до 30 см). В отличие от цельных переходников, пигтейлы допускают использование разногабаритных разъемов. Например, при помощи такого адаптера можно обеспечить совместимость крупных антенных коннекторов, таких как N и SMA, с компактными модемными входами TS9 и CRC9.

Второе удобство пигтейлов связано с процессом их монтажа. Часто жесткие конструкции с толстым проводом и цельным переходником неудобны для прокладки и подключения, в то время как пигтейл на базе RG-316 обеспечивает необходимую гибкость на последнем участке кабельной трассы.

Также RG-316 применяется для внутренней коммутации оборудования: например, для соединения беспроводных модулей с антеннами внутри корпусов WiFi-роутеров, точек доступа и разнообразных LTE-устройств. Кабель поддерживает передачу сигнала частотой до 6000 МГц, однако из-за высокого коэффициента затухания рекомендуемая частота находится в диапазоне 0–3000 МГц.

СТРУКТУРА КАБЕЛЯ ДЛЯ ПИГТЕЙЛОВ

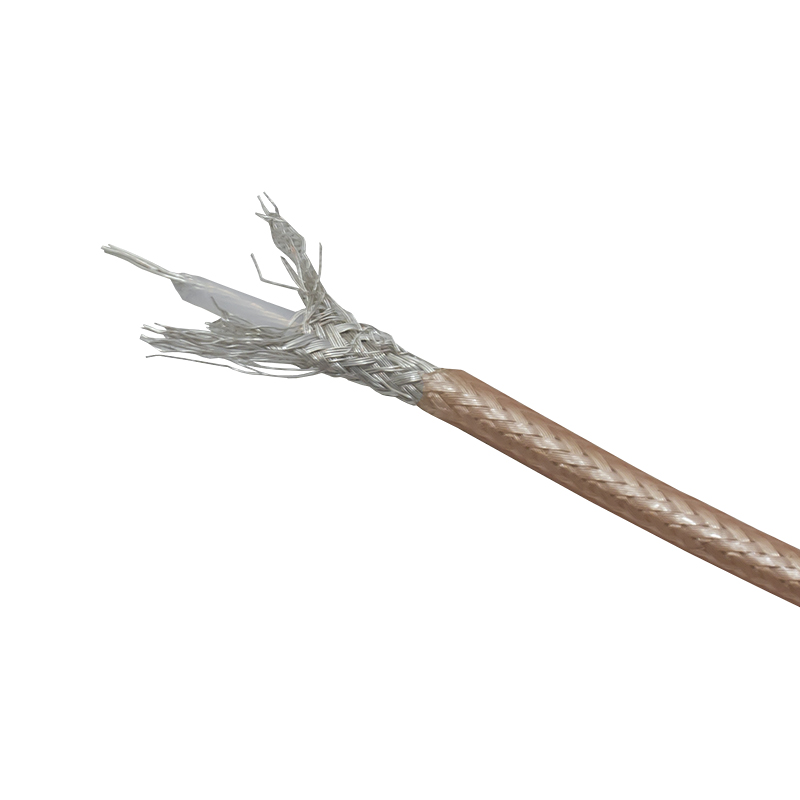

Несмотря на свою гибкость, RG-316 остается «коаксиалом» с обычной структурой, состоящей из двух проводников с соосным (англ. co-axial) расположением. Составляющие части:

• Центральный многожильный проводник Ø0,5 мм. Проводник состоит из 7 отдельных медных проводков, покрытых тонким слоем серебра. Плетеный проводник обладает повышенной гибкостью, что позволяет сгибать и разгибать провод, не боясь повреждения проводящей жилы;
• Слой изоляции (диэлектрика) Ø1,48 мм. Диэлектрическим материалом выступает PTFE — политетрафторэтилен. Изоляция сохраняет правильную геометрию кабеля, не позволяя нарушиться электрическим характеристикам линии передачи;
• Внешний проводник (экран) Ø1,95 мм. Экранирующим слоем, защищающим линию передачи от электромагнитного влияния внешней среды, является проволочная оплетка. Как и центральный проводник, она выполнена из меди, покрытой серебром;
• Наружная оболочка Ø2,45 мм. Оболочка розового цвета из FEP (фторэтиленпропилена) оберегает внутренние элементы от внешних воздействий. Материал FEP устойчив к высоким температурам и многим агрессивным средам. Именно из-за розового цвета оболочки переходники на базе RG-316 называются пигтейлами, что в переводе с английского означает «поросячий хвостик».

Кабель выдерживает температуру до +200°С, что позволяет прокладывать его в том числе вблизи других нагревающихся устройств.

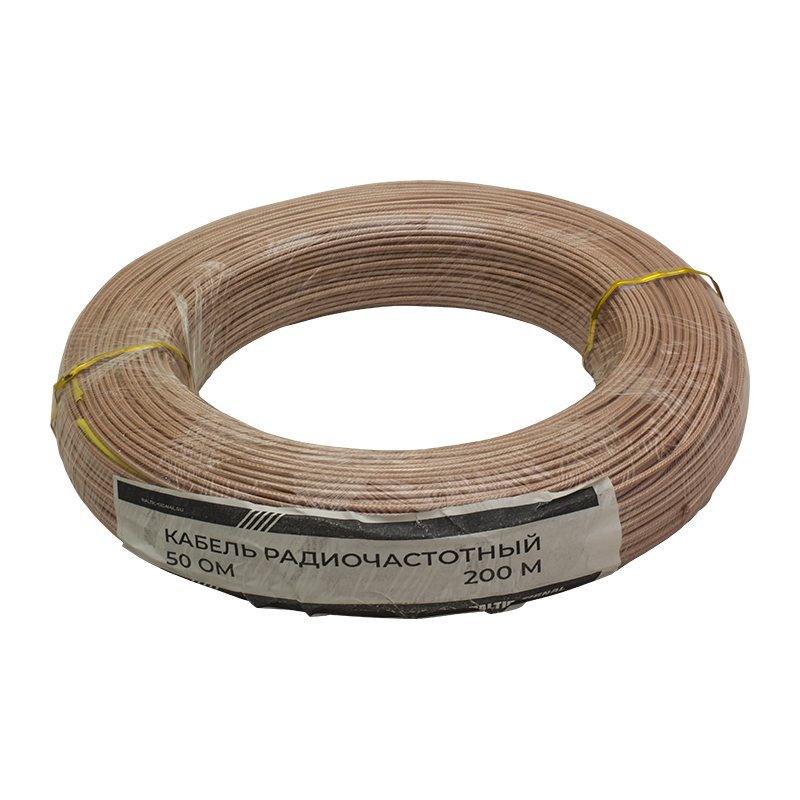

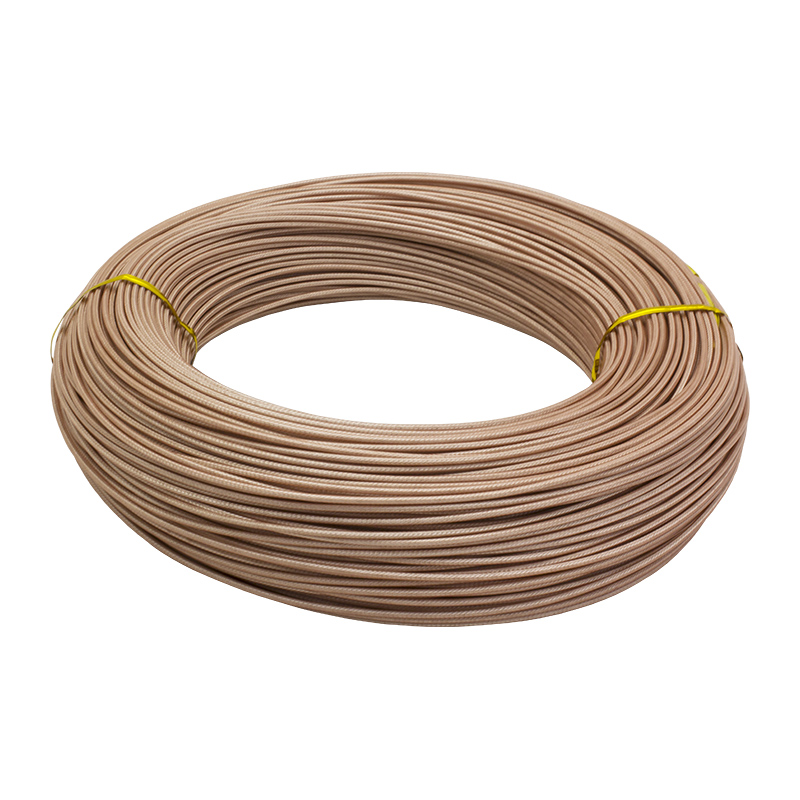

Стандартная поставка включает 200 м кабеля в бухте, однако на нашем сайте вы можете купить отрезок произвольного метража. Для этого укажите нужное количество товара при оформлении заказа!

Цена указана за 1 метр погонный.

• Артикул: BS3036
• Бренд: BALTIC SIGNAL
• Тип оборудования: Грозозащита
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Вес брутто: 0,060 кг
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
