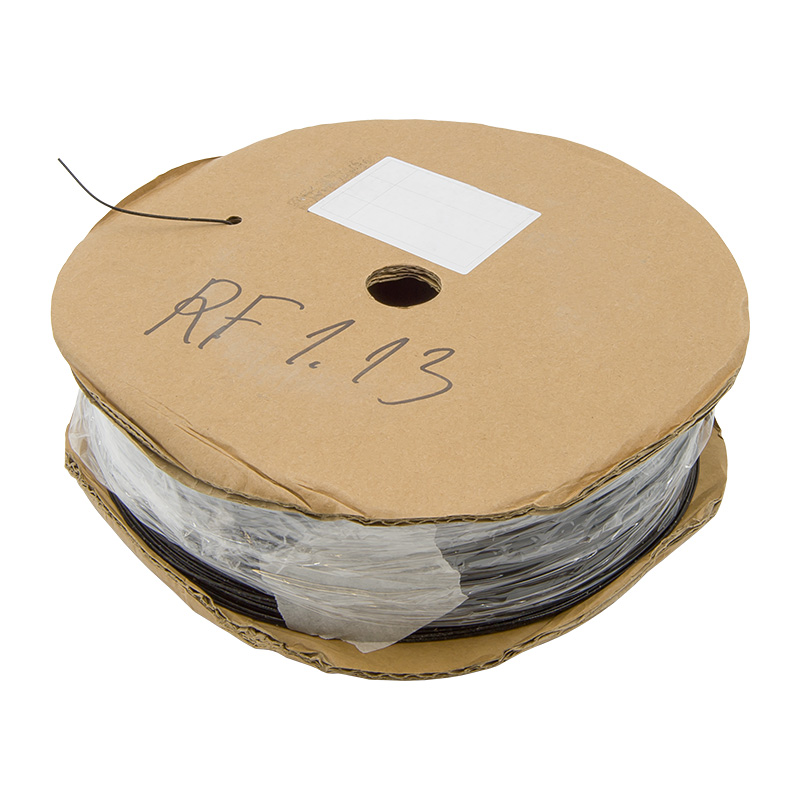

Кабель коаксиальный RF1.13

RF1.13 — субминиатюрный коаксиальный кабель Baltic Signal диаметром 1,13 мм с рабочим диапазоном частот до 6000 МГц. Его используют в задачах, где толстый кабель просто не помещается: производство пигтейлов под разъемы U.FL и MHF4, внутрикорпусная разводка в роутерах и модемах, подключение патч-антенн в сотовых модулях и беспроводных картах. Где используется сверхтонкий кабель? Сотовые модули, WiFi-адаптеры и другие компактные беспроводные устройства конструктивно рассчитаны на миниатюрные низкопрофильные разъемы — I-PEX MHF I (Hirose U.FL), I-PEX MHF 4 и другие. Для таких разъемов тонкий кабель не просто удобен — он единственно возможный вариант. Более толстый коаксиал физически несовместим со многими видами микроконнекторов. Наиболее типичные применения RF1.13: Пигтейлы длиной 10–30 см для соединения устройств с разногабаритными разъемами внутри корпусов и монтажных шкафов; Внутриплатные соединения в роутерах, точках доступа и промышленных шлюзах; Патч-антенны, интегрируемые непосредственно в роутеры; Любые внутрикорпусные ВЧ-цепи, где критично важен малый радиус изгиба. Внутренняя структура провода Несмотря на субминиатюрный диаметр, RF1.13 сохраняет полноценную коаксиальную конструкцию: Центральный проводник — многопроволочная посеребренная медь ⌀0,24 мм (7 проволок ⌀0,08 мм). Посеребрение снижает потери за счет скин-эффекта на высоких частотах и повышает стойкость к окислению. Многопроволочная структура обеспечивает гибкость: кабель выдерживает многократные изгибы без разрушения жилы. Минимальный радиус однократного изгиба — 5 мм, многократного — 10 мм; Диэлектрик из фторэтиленпропилена (ФЭП) — удерживает центральный проводник в соосном положении и стабилизирует волновое сопротивление 50 Ом по всей длине. Диаметр — 0,70 мм; Внешний проводник — луженая медная оплетка (64 проволоки ⌀0,05 мм), диаметр по оплетке — 0,92 мм. Служит экраном и защищает линию от внешних помех; Наружная оболочка из ФЭП ⌀1,13 мм — химически стойкая, не распространяет горение, выдерживает температуры от -55°C до +200°C. Это делает марку RF1.13 пригодной как для внутреннего монтажа, так и для уличной прокладки. RF1.13 — коаксиал для коротких соединений. Погонное затухание на 100 метров у него высокое: на частоте 1000 МГц — 220 дБ, на 2000 МГц — 310 дБ, на 6000 МГц — 540 дБ. На отрезках до 30 см, для которых он и предназначен, реальные потери остаются в допустимых пределах. Использовать RF1.13 для длинных кабельных трасс не стоит — для этого существуют кабели большего диаметра.

• Артикул: BS8194
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
