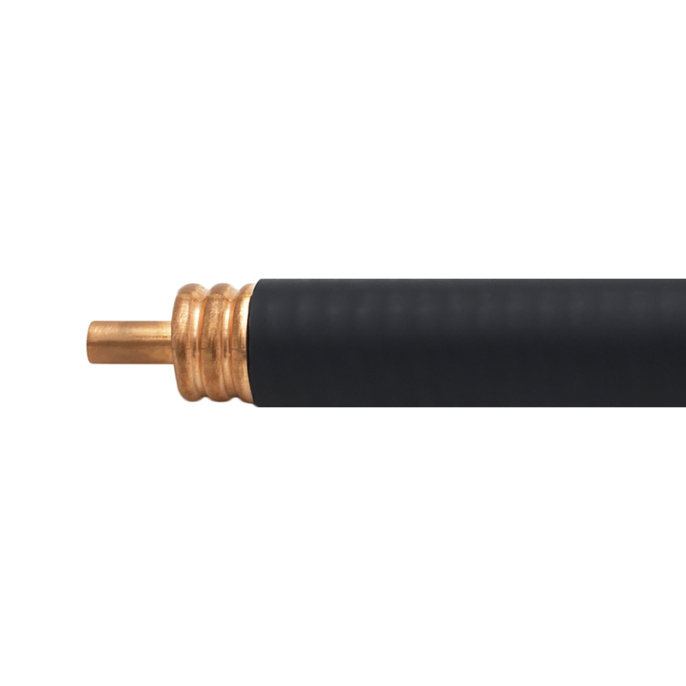

Фидерный коаксиальный кабель 7/8 Baltic Signal BSF-50-23 LSZH FR BS2002

Марка BSF-50-23 LSZH FR относится к фидерным кабелям формата 7/8″. Этот радиокабель обладает сверхнизкими потерями и используется в профессиональной среде для передачи высокочастотного сигнала на большие расстояния (на десятки метров). Наружный диаметр кабеля — 27,7 мм. Малая гибкость и большой вес фидера затрудняют прокладку в жилых помещениях, поэтому его основное назначение — соединение радиомодулей и антенн базовых станций, а также компонентов промышленных систем усиления.

КАБЕЛЬ 7/8″ ДЛЯ БАЗОВЫХ СТАНЦИЙ И СЛОЖНЫХ СУСС

Фидер серии BSF-50-23 позволяет передавать радиосигнал на большие расстояния. В отличие от тонких коаксиальных кабелей и фидеров, таких как 10D-FB или 1/2″, фидер 7/8″ служит для радиолиний протяженностью в несколько десятков метров. С его помощью можно соединить оборудование, находящееся в соседних корпусах, на противоположных сторонах крупных складов или ангаров, а также на высоких антенных опорах (башнях связи).

Выделяется несколько основных назначения этого фидерного кабеля:

• Подключение радиомодулей базовых станций операторов. Фидер 7/8″ используется в составе операторского оборудования для подключения антенн и приемопередатчиков, а также других компонентов базовых станций. Низкое затухание позволяет разместить элементы БС на необходимом расстоянии, удобном для обслуживания системы;
• Соединение репитеров и антенн в составе систем усиления связи. Промышленные системы связи могут охватывать целые торговые комплексы, бизнес-центры и производства. Чтобы сохранить высокое качество связи на больших дистанциях, в таких системах усиления используются мощные индустриальные репитеры (усилители) совместно с фидерными кабелями большого диаметра;
• Подключение точек доступа WiFi и WISP-оборудования. Также кабель подходит для организации обширных зон WiFi, подключения беспроводных мостов или организации WISP-сетей. Применение фидера оправдано в промышленных применениях.

BSF-50-23 LSZH FR имеет рабочий диапазон до 6 ГГц и обладает малыми потерями мощности на частотах сотовой связи, мобильного интернета и WiFi. Например, коэффициент затухания при частоте 900 МГц (мобильная связь GSM) составляет всего 3,5 дБ на 100 метров. Потери на частоте 2500 МГц (интернет LTE) находятся в пределах 6,3 дБ. Такие низкие значения позволяют прокладывать кабельные трассы протяженностью несколько десятков метров, не опасаясь, что система связи потеряет свою эффективность.

ВНУТРЕННЯЯ КОНСТРУКЦИЯ ФИДЕРА 7/8″ ОТ BALTIC SIGNAL

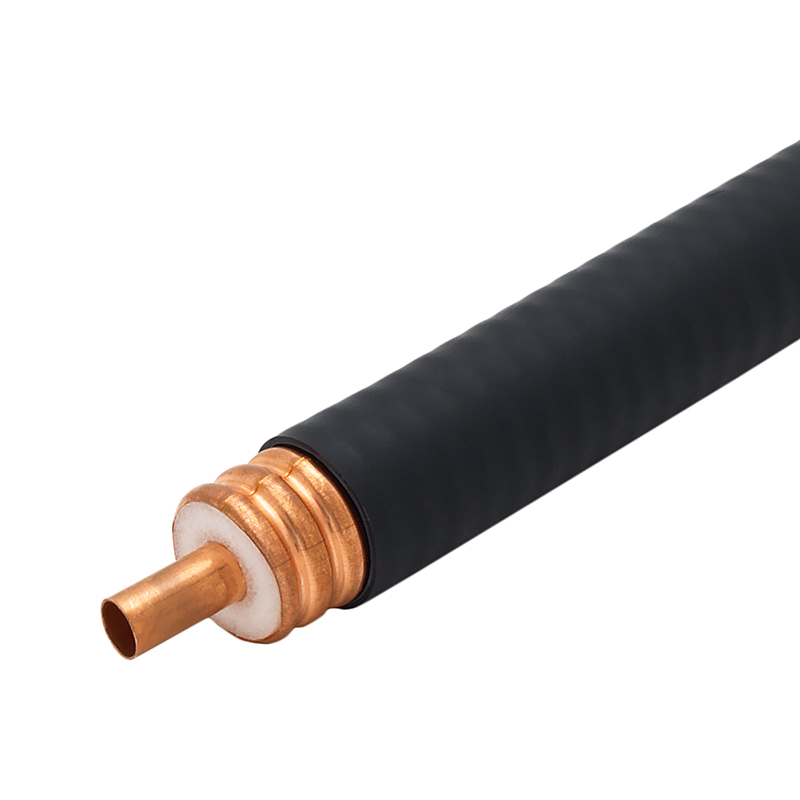

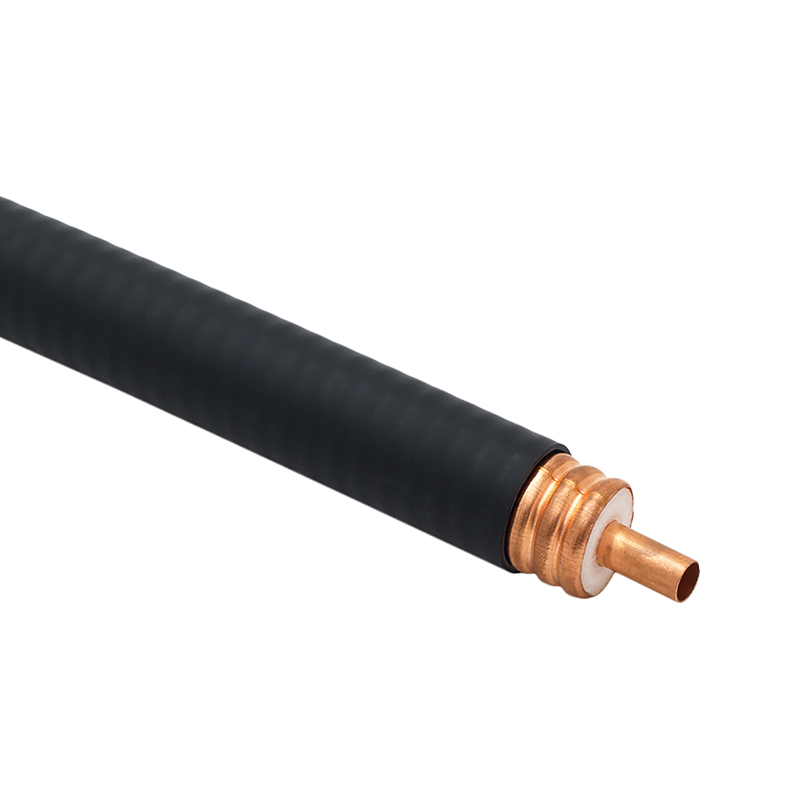

Как и любой коаксиальный кабель, фидер состоит из двух проводников (центральной жилы и экрана), расположенных на одной оси. Положение проводников фиксируется промежуточным слоем диэлектрика, а наружная защита обеспечена огнестойкой оболочкой из полиэтилена.

• Центральный проводник: медная пустотелая трубка Ø9,0 мм. Поскольку ВЧ-сигнал передается по наружному слою металла (скин-эффект), использование полой трубки не приводит к потере мощности, но при этом позволяет существенно снизить стоимость кабеля и его вес;
• Диэлектрический слой: вспененный полиэтилен Ø22,5 мм. Слой диэлектрика необходим для сохранения фиксированного расстояния между центральным проводником и экраном. Также материал и диаметр изоляционного материала определяет стабильный импеданс кабеля — 50 Ом;
• Наружный проводник (экран): медная гофрированная трубка Ø24,9 мм. Экранирующий слой служит защитой от радиошума и помех, а также исключает рассеивание передаваемого сигнала во внешнюю среду. Благодаря надежному экрану, кабель 7/8″ можно прокладывать вблизи других кабелей слаботочных систем;
• Внешняя оболочка: безгалогенный огнестойкий полиэтилен (LSZH FR) Ø27,7 мм. При нагреве этот материал не выделяет едкий дым, который обычно является главной угрозой при пожаре. Таким образом, наш кабель можно использовать внутри помещений, в том числе в общественных заведениях.

При выборе среды передачи нужно учитывать, что фидер имеет высокую жесткость и большой радиус изгиба. Однократный изгиб допустим в пределах 120 мм, а многократный — не менее 250 мм. Из-за большого диаметра, веса и недостаточной гибкости фидер 7/8″ обычно используется только в промышленных системах, когда местная инфраструктура позволяет использовать широкие лотки, кабельросты и специальные крепежи.

Стандартно фидер поставляется в катушках по 500 м. Для заказа доступны катушки целиком или отрезки определенной длины (для заказа отрезка укажите нужный метраж в поле «Количество товара»).

Цена указана за 1 метр погонный.

• Артикул: BS2002
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
