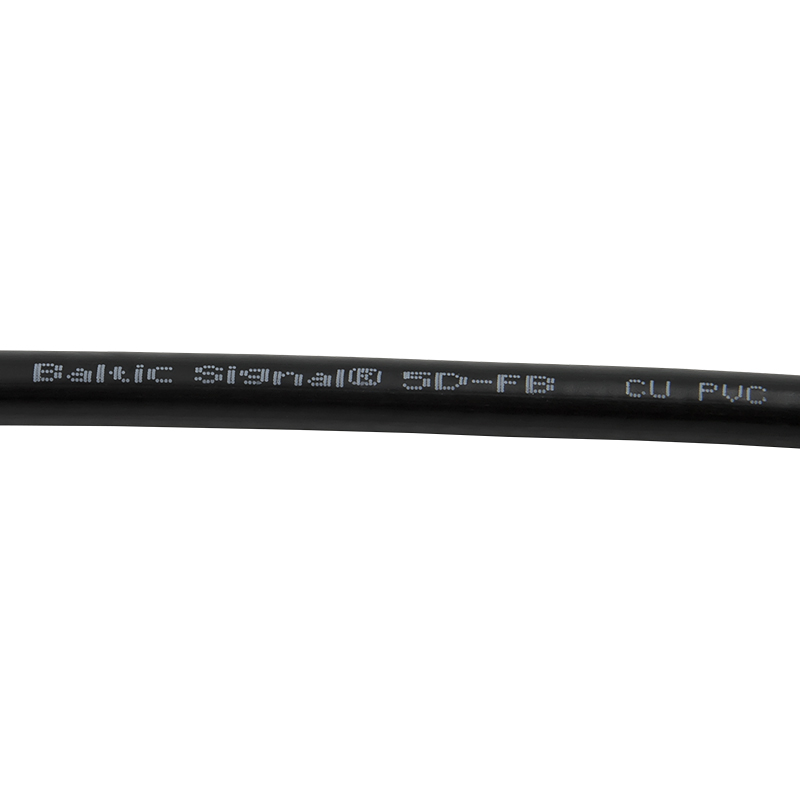

Кабель BALTIC SIGNAL 5D-FB CU PVC черный

Кабель серии 5D-FB с цельным медным проводником и ПВХ-оболочкой используется для соединения усилителей связи, радиомодулей, антенн и других приборов, работающих в диапазоне частот до 6 ГГц. Эта марка имеет импеданс 50 Ом и применяется в радиосвязи, когда одновременно важна стабильность передачи, снижение потерь и достаточная гибкость провода для удобного монтажа.

В каких системах используется кабельная серия 5D?

Благодаря поддержке широкого диапазона частот до 6000 МГц, кабель 5D-FB может использоваться в самых разнообразных системах радиосвязи. Сюда относятся как стандарты мобильной связи (все поколения, включая бэнды 5G FR1), так и беспроводные WiFi-системы, навигационное оборудование, «свободные» диапазоны (такие как 433 МГц и 868 МГц). В отличие от более «толстых» фидеров, 5D-FB сохраняет доступную цену, а его высокие характеристики допускают использование в системах связи для передачи сигнала на дистанции 5–20 м без промежуточных усилителей.

Чаще всего 5D-FB CU PVC используется совместно с такими устройствами, как:

• Ретрансляторы сотового сигнала и распределенные антенные системы (DAS). Кабель применяется для соединения антенн с усилителями, то есть для передачи слабого уличного сигнала на репитер и для последующего распространения сигнала после усиления внутри зданий;
• Уличные LTE-антенны и модемы/роутеры. В пассивных системах усиления кабельные сборки соединяют приемную уличную антенну с 4G-маршрутизатором или модемом, расположенным внутри помещения;
• Беспроводные устройства стандартов WiFi. Точки доступа, мосты, WiFi-роутеры при использовании выносных антенн нуждаются в надежной линии связи для передачи сигналов частоты 2,4 ГГц, 5 ГГц или 6 ГГц;
• Навигационные системы GPS/ГЛОНАСС/Galileo/BeiDou. Навигаторы и трекеры принимают спутниковый сигнал, благодаря которому определяют текущие частоты и местоположение на карте. Для передачи сигнала от приемной антенны на приемник могут применяться кабельные линии разной длины;
• Анализаторы спектры и другое измерительное оборудование. В составе лабораторных стендов и во время выполнения полевых замеров может потребоваться соединить различное оборудование, такое как антенны, генераторы, пауэр-сенсоры, аттенюаторы и т. п.

Сигнал с малым коэффициентом потерь

Особенностью марки 5D является одно из лучших сочетаний цены, гибкости провода и вносимых потерь. При использовании в составе трасс до 20 м в большинстве случаев затуханием можно пренебречь, столь незначительно оно для большинства видов связи.

Так, потери в канале Band 20 (800 МГц) составят всего 18,9 дБ при длине линии 100 м, а в канале Band 8 (900 МГц) — порядка 20,2 дБ. В более высоком диапазоне Band 3 (1800 МГц) потери составят 29,7 дБ, а на частотах Band 7 (2500 МГц) — 35,8 дБ. Таким образом, при монтаже трасс умеренной длины затухание не превысит нескольких децибелов, что является допустимым показателем для большинства радиосистем.

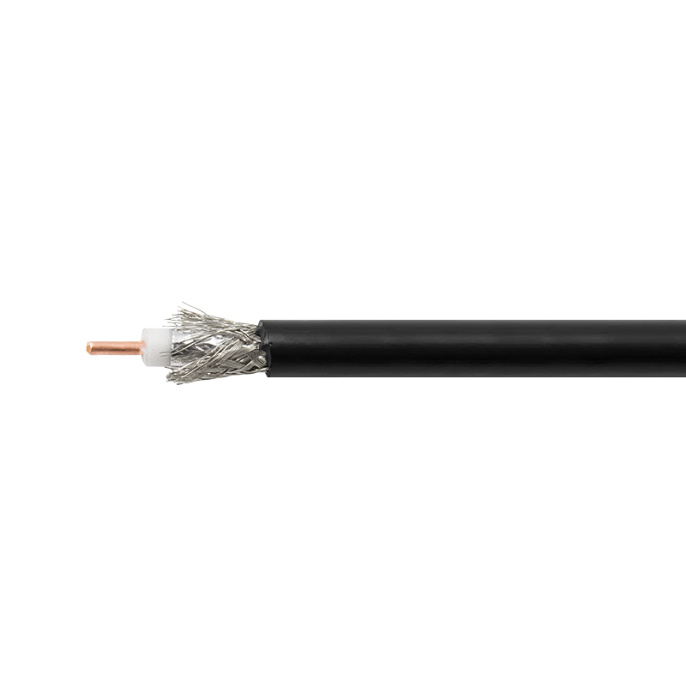

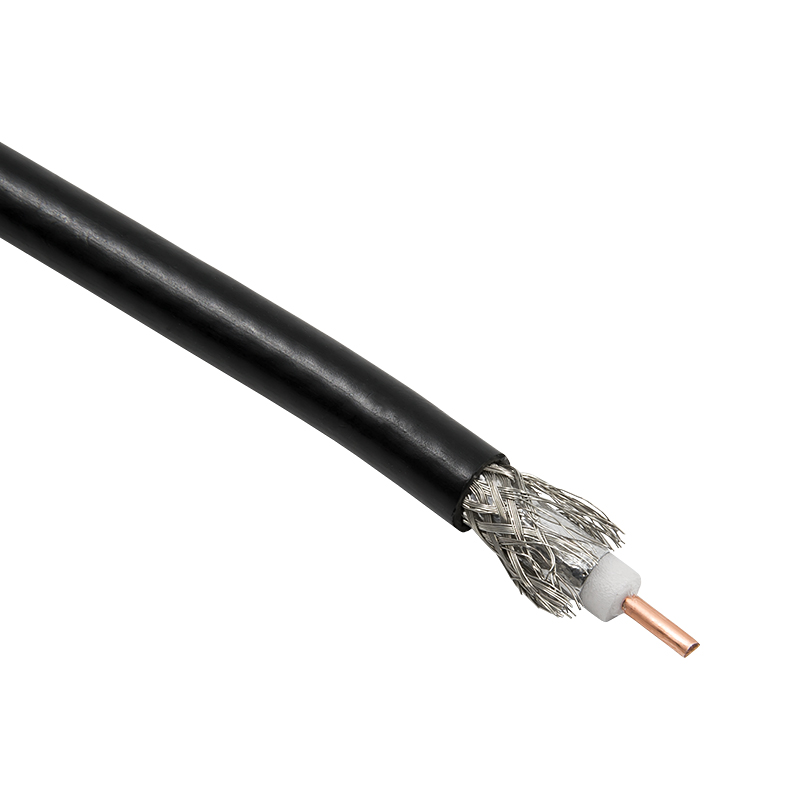

Структура кабеля: проводник, диэлектрик, экран и оболочка

5D относится к классическим «коаксиалам», которые состоят из 4 основных компонентов, расположенных на общей оси (англ. co-axial — соосно). За счет такой конструкции провод имеет одинаковые параметры в любой точке, в том числе на изгибах.

Кабель сформирован следующими элементами:

• Проводник из чистой меди Ø1,80 мм. Медь является более долговечным и прочным материалом, чем алюминий, поэтому CU-версия кабеля используется в наиболее ответственных применениях. При использовании медного провода снижается риск повреждения жилы из-за перегиба, а также риск коррозии на разъемах. Для более бюджетных и менее требовательных систем доступна CCA-версия кабеля;
• Диэлектрик из вспененного полиэтилена Ø4,90 мм. Диэлектрик является изоляцией, которая разделяет проводник и экран. Еще одна задача этого слоя — обеспечить единообразие показателей и импеданса. 5D имеет импеданс 50 Ом, стабильность которого достигается правильно подобным диаметром и материалом диэлектрика;
• Экран из фольги и проволочной оплетки Ø5,64 мм. Проводящая жила изолирована от наружных помех и источников сигналов двойным экраном. Первый слой — это сплошная фольга, в которую обернут диэлектрик. Второй слой — густая оплетка из проволоки. Благодаря двойной защите, кабель устойчив к наводкам и можем прокладываться рядом с другими линиями связи;
• Наружная ПВХ-оболочках Ø7,54 мм. Внешний слой кабеля — черный поливинилхлорид, защищающий внутреннюю структуру от наружных воздействий. Оболочка устойчива к различным эффектам окружающей среды, включая солнце и осадки. При необходимости обеспечить пожарную безопасность используйте огнестойкую версию LSZH FR.

Температура окружающей среды при монтаже должна находиться в пределах от -20°C до +50°C, а эксплуатация линий связи разрешена в диапазоне от -40°C до +75°C. Для кабеля 5D выпускаются различные разъемы популярных серий N-type, SMA, UHF, TNC, BNC и их версии с обратной полярностью (RP).

Поставка с завода осуществляется в бухтах по 200 м. На нашем сайте вы можете заказать кабель отрезком. Для этого укажите в графе «Количество» нужную длину в метрах!

Цена указана за 1 метр погонный.

• Артикул: BS1902
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
