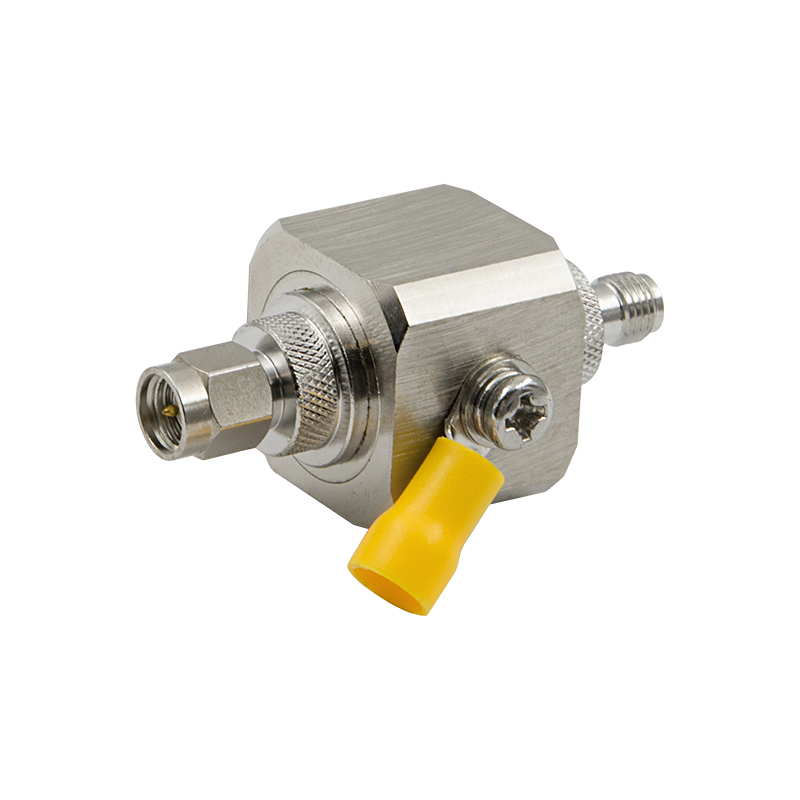

Модуль грозозащиты 50 Ом с разъёмом SMA

Модуль грозозащиты с разъемами SMA — небольшое пассивное устройство для защиты антенных систем от статики и наведенных импульсов. Устройство устанавливается между уличной антенной и оборудованием (модемом, роутером или репитером) и подключается к заземлению, предотвращая повреждение техники во время грозы. Подходит для систем сотовой связи, обеспечивая надежность в любых условиях эксплуатации.

Защита приемных антенн GSM / LTE
Модуль предназначен для защиты оборудования (роутеров, модемов, репитеров) в системах мобильной связи и беспроводных сетей. Он эффективен при использовании наружных антенн, размещенных на открытых площадках: на крыше, фасаде зданий, выносных мачтах и т. п. Устройство поддерживает основные сотовые стандарты, включая GSM, 3G и LTE.

Модуль работает за счет газоразрядного элемента, который срабатывает при превышении безопасного уровня напряжения. Избыточный заряд мгновенно отводится на заземление, защищая подключенное оборудование от повреждений. Это особенно важно для уличных антенн, которые часто подвергаются воздействию близких грозовых импульсов или накопленного статического электричества. В спокойном режиме грозозащита практически не виляет на качество сигнала, обеспечивая стабильную работу системы связи.

Простая интеграция в систему
Модуль легко встраивается в антенную линию благодаря разъемам SMA-male и SMA-female. Это позволяет подключить его между антенной и кабелем без дополнительных переходников. Для работы требуется подсоединить устройство к заземляющему контуру через винтовую клемму. Компактные размеры упрощают монтаж даже в ограниченном пространстве, например, в шкафах управления или на мачтах.

Широкий диапазон частот до 3 ГГц. Модуль пропускает ВЧ-сигнал 0–3000 МГц, в котором может передаваться сигнал мобильных сетей, WiFi (2,4 ГГц) или управления/IoT/ телеметрии;
Коннекторы серии SMA. Разъемы «мама» и «папа» упрощают встраивание между антенной и последующим кабелем снижения. Для WiFi-оборудования также выпускается версия с реверсивными разъемами RP-SMA;
Сопротивление 50 Ом. Модуль рассчитан на импеданс 50 Ом, который используется по умолчанию в радиосетях. Это обеспечивает низкие потери за счет согласованности всех элементов;
Степень защиты IP67. Позволяет использовать устройство на улице, в условиях дождя, снега или пыли. Модуль сохраняет работоспособность при температурах от -40°C до +70°C и влажности 30–90%;
Сменный газоразрядник. Газонаполненный элемент, отвечающий за отвод заряда, можно заменить при износе/выгорании. Для этого достаточно открутить металлическую крышку с помощью отвертки, извлечь старый газоразрядник и установить новый с подходящими параметрами срабатывания.
При большой длине кабеля (более 10 м) рекомендуется установить два экземпляра защиты: один ближе к антенне и второй ближе к радиооборудованию.

Установка не требует специальных навыков и занимает всего несколько минут. Для корректной работы важно, чтобы система заземления соответствовала стандартам безопасности. Не допускается «занулять» грозозащиту: клемма должна быть соединена специальным кабелем с отдельным контуром заземления.

• Артикул: BS8125
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
