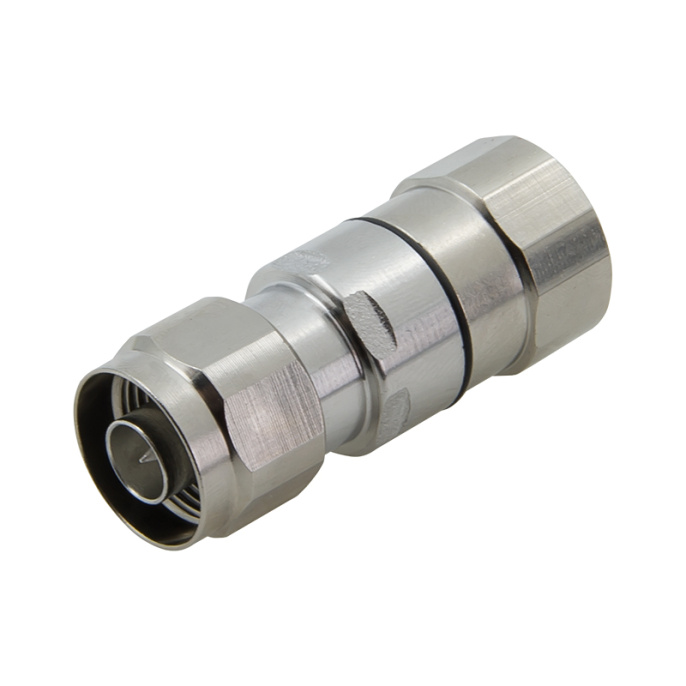

Разъём NM-1/2 N-male, прижимной, на кабель 1/2

Разъем N-male для прижимного монтажа на фидерный кабель 1/2ʺ обеспечивает надежное соединение в промышленных системах сотовой связи и радиовещания. Он разработан для коаксиальных линий диаметром 16 мм, используемых в базовых станциях операторов и системах усиления сигнала в крупны зданиях, таких как склады, ангары или торговые центры. Благодаря прижимной конструкции, монтаж выполняется без пайки или обжимного инструмента, что упрощает установку во время работ на объекте.

Применение в антенно-фидерных системах
Фидерные кабели 1/2ʺ дюйма применяются в системах, где требуется низкое затухание сигнала на больших расстояниях. Их коаксиальная структура включает омедненную алюминиевую жилу (около Ø5 мм) и медную гофру, защищающую от внешних помех. Разъем N-male совместим с кабелем BSF-50-12 LSZH от Baltic Signal и с аналогами других производителей, что делает его универсальным для специализированных задач:

Соединение антенн с сотовыми модулями в базовых станциях операторов;
Подключение репитеров к антеннам и бустерам в системах усиления для заводов, павильонов, ТЦ и ТРК;
Передача сигналов IoT/M2M-оборудования в системах автоматизации;
Настройка тестовых стендов для калибровки радиотрактов;
Коннектор поддерживает стандарты GSM, 3G, LTE и WiFi на частотах до 6 ГГц, с оптимальной производительностью до 3 ГГц, что подходит для современных мобильных сетей в России.

Монтаж на фидер без специального оборудования
Установка разъема NM-1/2 выполняется за несколько шагов, что экономит время при развертывании базовых станций или систем DAS:

Подготовка кабеля (удаление части изоляции, экрана и диэлектрика по шаблону);
Установка задней части разъема на конец кабеля до защелкивания на гофре;
Развальцовка экрана для лучшей механической фиксации и контакта;
Установка второй части разъема и затяжка при помощи ключей;
Опционально — дополнительная герметизация.
Такой монтаж не требует кримпера или паяльной станции, что удобно для работ на высоте или при монтаже оборудования на предприятии. Рекомендуется проверять КСВн кабельной линии после установки для подтверждения качества соединения.

Преимущества для профессиональных радиосистем
Разъем N-male на фидер 1/2ʺ оптимизирован для задач, где важна стабильность сигнала и долговечность:

Классический N-разъем. Коннектор имеет импеданс 50 Ом и используется как один из отраслевых стандартов;
Низкие потери. Вносит минимальное затухание и практически не влияет на радиотракт;
Механическая устойчивость. Выдерживает более 500 подключений, подходит для частой перенастройки;
Герметичность. Защита IP67 позволяет использовать коннектор этой серии на мачтах или в туннелях;
Совместимость. Подходит к фидерам 1/2ʺ, включая продукцию Baltic Signal. Благодаря малой интермодуляции (менее -160 дБн) подходит для использования в системах с несколькими несущими.

• Артикул: BS8154
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
