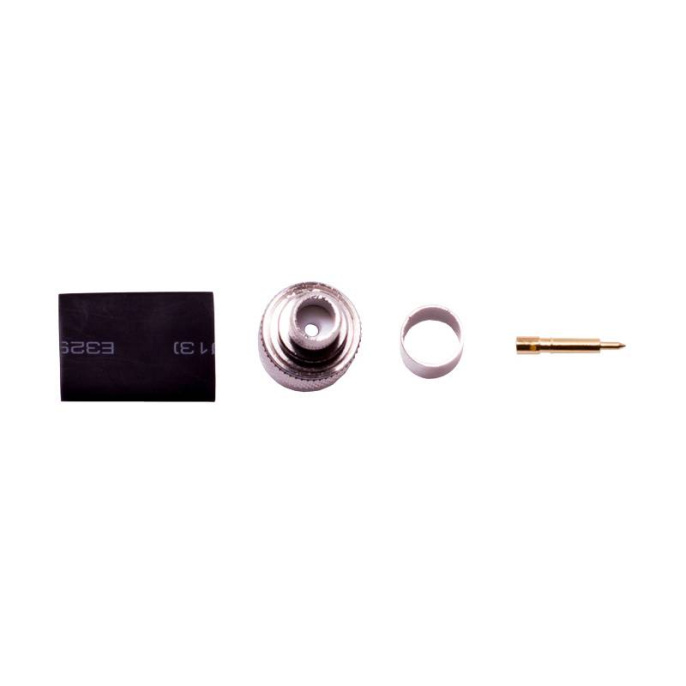

Разъём N-111/8D N-male, обжимной, на кабель 8D Baltic Signal BS2428

Обжимной ВЧ-коннектор N-111/8D (разъем N-male на кабель 8D-FB) необходим для изготовления соединительных кабельных сборок, которые применяются в комплектах усиления сотовой связи. Разъемы N-типа широко представлены на антеннах, репитерах, бустерах и других ВЧ-устройствах, а кабель марки 8D-FB является одним из самых популярных и надежных «коаксиалов» на рынке.

Поскольку разные марки коаксиального кабеля отличаются по структуре и толщине, данный разъем должен использоваться только с кабелем 8D-FB или аналогом, полностью идентичным по диаметру компонентов. В противном случае коннектор может просто не подойти к кабелю по параметрам гильзы, хвостика и центрального пина.

Для монтажа разъема N-111/8D на кабель требуется паяльный инструмент и специальные обжимные клещи (кримпер).

Разъем N-111/8D: основные характеристики и способ установки

Разъем N-111/8D полностью совместим с радиочастотным сигналом диапазона 0–11 ГГц. Коннектор имеет волновое сопротивление 50 Ом и подходит для большинства устройств, представленных на рынке усиления сотовой связи.

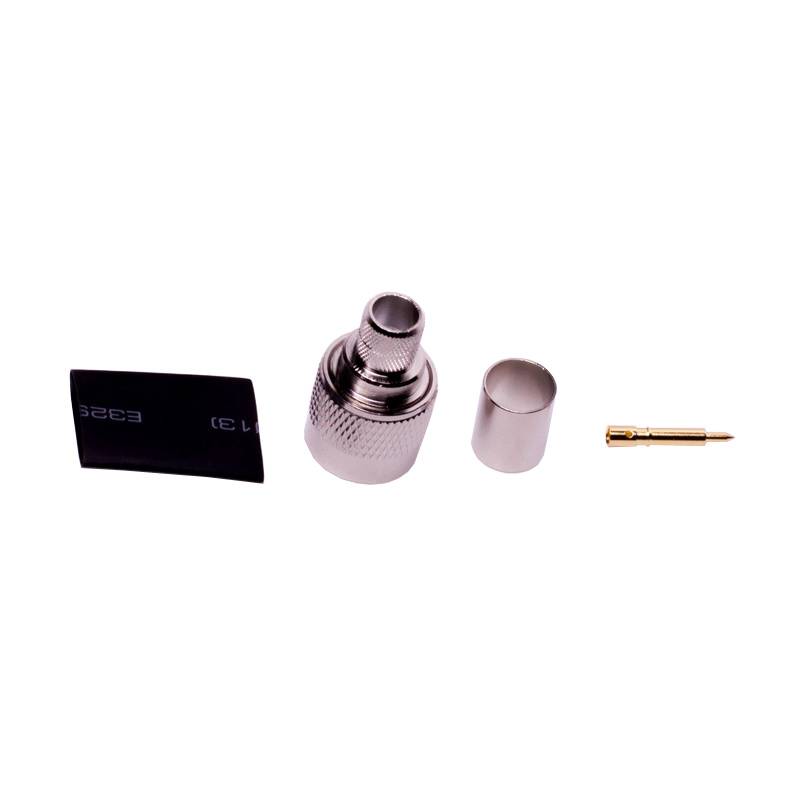

Для монтажа коннектора N-111/8D необходимо припаять центральный пин к проводящей жиле кабеля и обжать металлическую гильзу, воспользовавшись специальными щипцами. Термоусадочная трубка устанавливается поверх гильзы с помощью любого источника открытого огня.

Некачественное крепление наконечника может вызвать дополнительные помехи и потери в линии передачи. В связи с этим рекомендуется использовать только совместимые марки разъема и кабеля, а также выполнять монтаж, в точности следуя инструкции производителя.

Дополнительная информация о штекере 8D-FB

Никелированный корпус разъема отличается высокой устойчивостью к возникновению местной коррозии, а центральный имеет золотое напыление, что обеспечивает максимально качественный контакт. Обжимной способ установки ВЧ-коннекторов является наиболее надежным, поэтому мы рекомендуем N-111/8D для изготовления кабельных сборок как бытового, так и промышленного назначения.

• Артикул: BS2428
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,030 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
