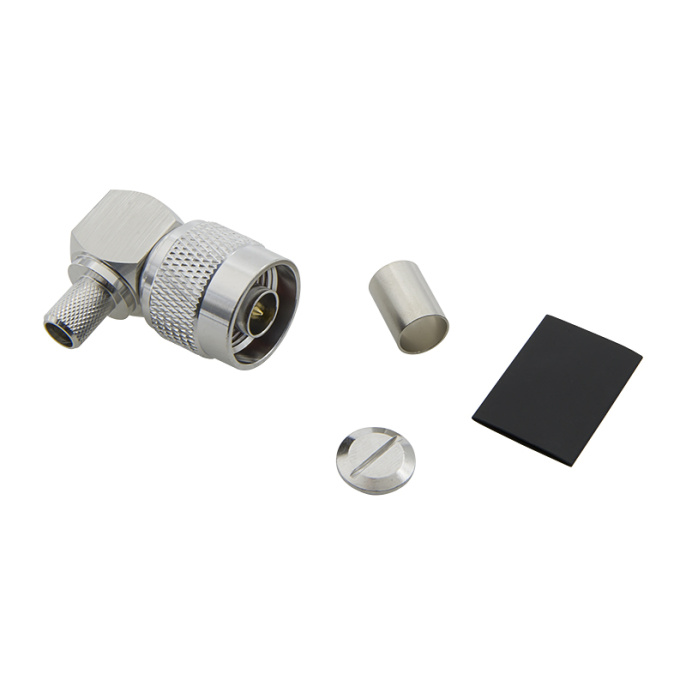

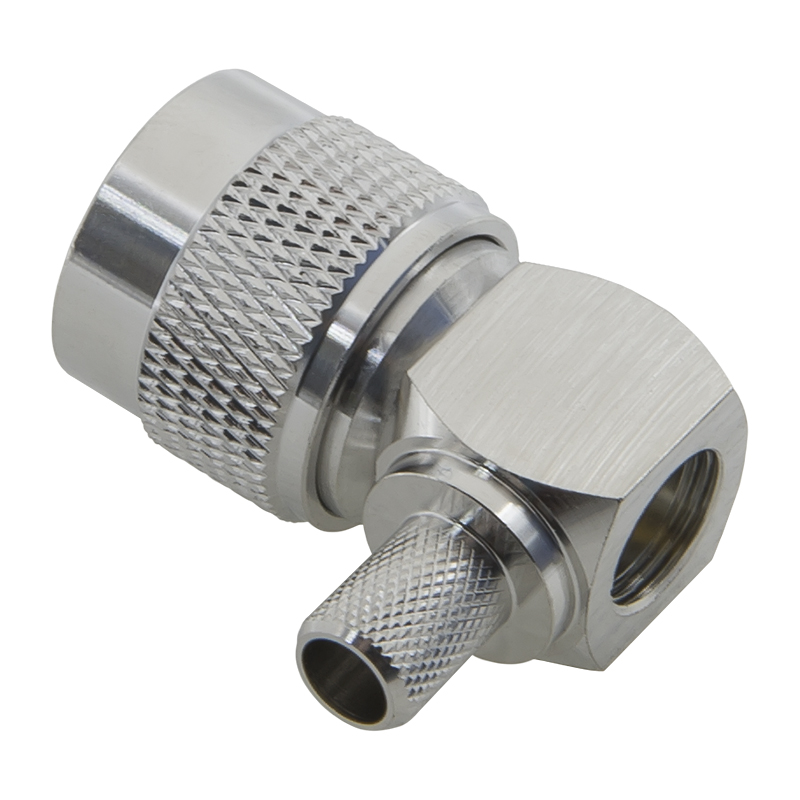

Разъём N-121/5D N-male, обжимной, угловой, на кабель 5D Baltic Signal BS8034

N-121/5D — разъем N-вилка для марки коаксиальных кабелей 5D-FB и подобных. Данная версия коннектора имеет угловую форму и фиксируется на проводе обжимными клещами. Как правило, разъемы углового конструктива применяются, когда прямой доступ к ответному коннектору затруднен или размещен таким образом, что прямой подвод недоступен.

С какими приборами используются коннекторы N-серии?

N-разъемы являются классическим методом соединения разнообразных радиомодулей с антеннами и другими приборами. Коннекторы этого типа размещаются на сотовых усилителях (ретрансляторах), оборудовании WiFi, анализаторах спектра и различных компонентах антенной инфраструктуры (сплиттеры, комбайнеры, искусственные нагрузки, модули аттенюации).

Первоначальная разработка коннектора N-серии велась в 40-е гг. прошлого века с учетом требований военной индустрии. Позже эти соединители также стали использоваться в гражданской отрасли и были приняты всеми производителями радиотехники. Популярность этих соединителей обусловлена надежным контактом между вилкой и розеткой, который достигается резьбовым соединением. Стабильность волнового сопротивления (50 Ом), низкие вносимые потери и работа с частотами до 11 ГГц — веские аргументы в пользу этих проверенных временем разъемов.

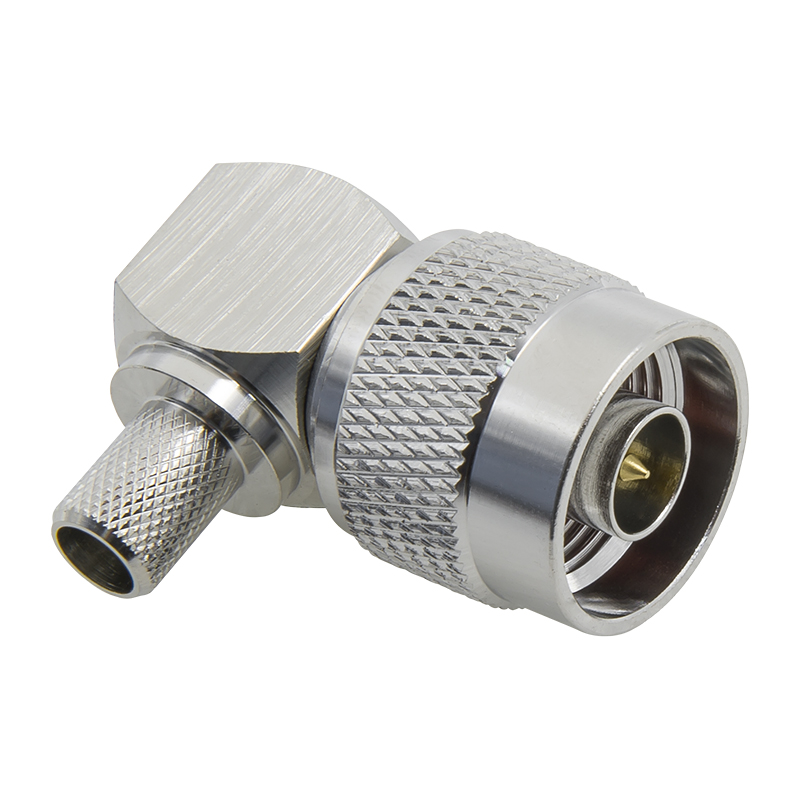

Угловой разъем N-male под обжим

Коннектор с маркировкой N-121/5D имеет угловую конструкцию. Вилка крепится на коаксиальном кабеле 5D путем обжима металлической гильзы. Обжим производится специальным инструментом (клещами), а центральный пин фиксируется на жиле кабеля посредством пайки. Кабельная серия 5D-FB применятся для передачи сигнала на ограниченные расстояния (обычно до 20 м) с минимальными потерями.

В названии разъема «шифруются» его основные характеристики:

• N — название коннектора (N-тип);
• 1 — разъем «папа» (тип центрального контакта — штырь);
• 2 — угловая конструкция, при которой кабель и сам разъем размещаются под углом 90°. Этот вид соединителей удобен при размещении ответной розетки внутри корпуса оборудования или при затрудненном доступе к приборной панели;
• 1 — метод установки «обжим»;
• 5D — совместимая разновидность коаксиального кабеля.

Именно обжимные коннекторы обеспечивают максимальную долговечность соединения. Благодаря прочности и устойчивости к механическим воздействиям, они применяются при производстве кабельных сборок в заводских условиях.

• Артикул: BS8034
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,046 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
