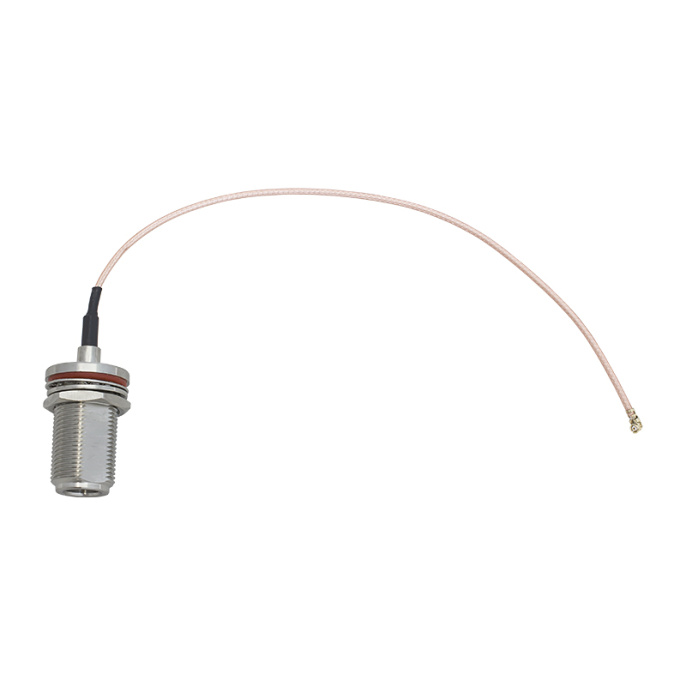

Пигтейл N-female - 25 см RG-178 - U.FL IPX

Адаптер с коннекторами N-female и U.FL обеспечивает переход от стандартного кабеля 50 Ом к радиокарте, например, к плате модема Mini PCI-e. Пигтейл используется при проектировании и сборке LTE-роутеров, точек доступа и других устройств, к внутренним платам которых необходимо подключение наружной антенны. Технические особенности разъемов и кабеля Пигтейл служит гибким переходником для соединения внешних антенн с внутренними разъемами на печатных платах. Он предназначен для интеграции в корпус устройства, когда требуется передача высокочастотных сигналов GSM, 3G, 4G, WiFi или других стандартов передачи данных и управления. Кабель и разъемы имеют сопротивление 50 Ом и сохраняют высокие параметры на частотах до 6 ГГц. Разъем N-female представляет собой розетку с резьбовым креплением, разработанную в 1940-х годах. Он обеспечивает прочный контакт с минимальным затуханием, стандартизирован для СВЧ-устройств и применяется в телекоме, обороне и измерительных стендах. Розетка имеет гайку в комплекте для фиксации на приборную панель; Низкопрофильный коннектор U.FL представлен компанией Hirose в 1991 году. Сопряженная пара имеет высоту до 2,5 мм и площадью 9 мм2 на плате. Он служит для размещения на печатных платах с ограниченным местом. Аналоги известны как IPX или MHF1; Кабель RG-178 — тонкий коаксиал диаметром 1,8 мм с FEP-оболочкой. На длине 25 см он обеспечивает низкие потери (около 0,5 дБ). Кабель используется в аэрокосмической, медицинской и телеком-отраслях за счет стабильности, гибкости и устойчивость к агрессивным средам; Долговечность опрессовки: разъемы надежно фиксируются на станках (заводским методом), без риска «сползания» при вибрациях; Устойчивость к температурам: кабель выдерживает от -40°C до +200°C, подходит для эксплуатации в экстремальных условиях. Адаптер упрощает монтаж в ограниченном пространстве благодаря гибкому кабелю, который легко укладывается в корпусах или боксах. Низкие вносимые потери минимизируют ослабление сигнала, что критично для поддержания качества связи на расстоянии. Где использовать этот пигтейл? Применяется при сборке новых LTE-роутеров, точек доступа, а также при кастомизации, модификации или ремонте оборудования. В частности, коннекторы U.FL/IPX размещаются на модемах формата Mini PCI-e (от Quectel, Fibocom, MEIGLink, MikroTik и других брендов). Чаще всего пигтейл служит для подключения кабельной сборки антенны к сотовому модулю GSM или LTE.

• Артикул: BS8158
• Бренд: BALTIC SIGNAL
• Тип оборудования: Пигтейл
• Страна производства: Россия
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
