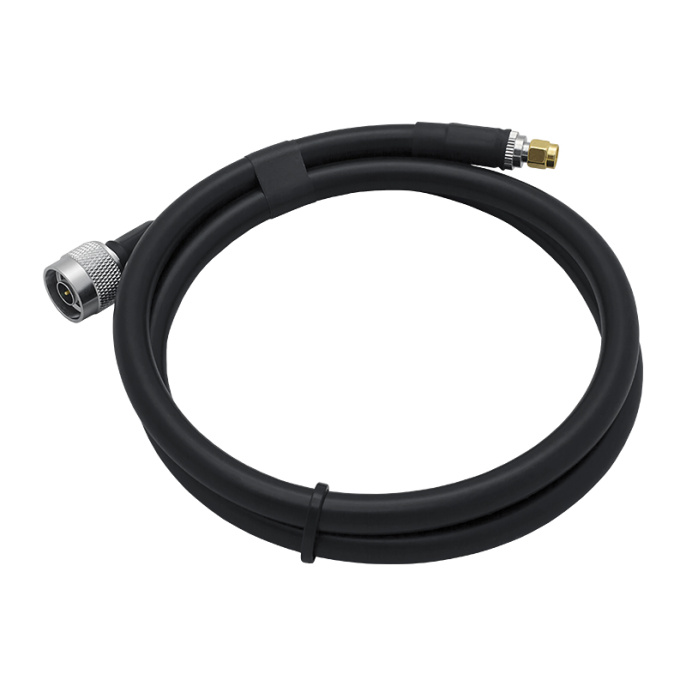

Кабельная сборка BALTIC SIGNAL N-male - 1 метр 8D-FB - SMA-male BS2152

0.0

0 отзывов

47,49 руб.

Под заказ: 100 шт

Радиочастотный соединитель длиной в 1 метр, оснащенный разъемами N-male и SMA-male. Такие компоненты часто применяются для подключения разнообразного радиооборудования, поэтому их называют джамперами. Данный соединитель изготовлен на базе высококачественного коаксиального кабеля 8D-FB, что гарантирует минимальные потери на частотах мобильной связи.

В каких ситуациях используется радиочастотный джампер?

Системы усиления мобильного сигнала предполагают размещение антенн и приемников на определенном расстоянии друг от друга. Чтобы объединить все элементы в цельную связную систему, применяются кабельные соединители.

Исходя из короткой длины данного кабеля, его предпочтительно использовать для соединения приборов, которые находятся рядом друг с другом, например:

Внешней антенны с устройствами для интернета 4G/LTE (модем, роутер);
Внешней антенны и устройства мобильной связи (например, телефонный аппарат GSM или шлюз);
В системах усилителей с репитерами при подключении антенн распределения;
При подключении элементов на испытательных площадках или измерительных установках.

Перед заказом кабеля для подключения не забудьте удостовериться в совместимости коннекторов! Данная кабельная конструкция оборудована разъемами N-male (вилка) и SMA-male (вилка). Кабель и оба коннектора имеют сопротивление 50 Ом. Альтернативные варианты с различными коннекторами доступны в соответствующем разделе или под заказ.

8D-FB для уменьшения потерь сигнала

Тип кабеля 8D-FB применяется, когда цель состоит в сокращении потерь мощности радиоволн на пути их передачи. Кабель имеет общий диаметр 10,15 мм. В центре находится жила Ø2,56 мм, сделанная из алюминия с медным покрытием. Этот дизайн обеспечивает гибкость кабеля и одновременно способствует уменьшению потерь.

Мы изготавливаем кабельные сборки с помощью обжима коннекторов. Такой тип разъемов имеет долгий срок службы и устойчивость, которая предотвращает их «ослабление» или «скольжение» по кабелю. Центральный пин всегда припаивается к жиле, обеспечивая стойкий контакт.

После создания каждая сборка проходит ручную проверку при помощи диагностических устройств. Специалист по контролю качества обязательно проверяет кабель на работоспособность, а также осматривает корректность и прочность монтажа разъемов.

Разъем (сторона 1)	N-male
Разъем (сторона 2)	SMA-male
Длина	1 м
Марка кабеля	8D-FB CCA PVC
Центральный проводник (материал)	алюминий, плакированный медью
Центральный проводник (диаметр)	2,56 мм
Изоляция (материал)	вспененный полиэтилен
Изоляция (диаметр)	7,35 мм
Экран	двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки	168 x 0,15 мм
Диаметр экрана	8,25 мм
Внешняя оболочка (материал)	полихлорвинил (ПВХ)
Внешняя оболочка (диаметр)	10,15 мм
Цвет	черный
Волновое сопротивление	50 ±3 Ом
Погонная емкость	82 ±2 пФ/м
Скорость распространения	82%
Возвратные потери	≥ 20 дБ
Эффективность экранирования	≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току	6,5 Ом/км
Сопротивление внешнего проводника по постоянному току	13 Ом/км
Сопротивление изоляции	5000 МОм/км
Испытательное напряжение изоляции	2500В
Напряжение пробоя оболочки	3000В
Затухание (на 100 м)	150 МГц: 4,90 дБ 280 МГц: 6,90 дБ 350 МГц: 7,80 дБ 400 МГц: 8,50 дБ 800 МГц: 12,60 дБ 900 МГц: 13,60 дБ 1200 МГц: 16,30 дБ 1500 МГц: 18,60 дБ 1800 МГц: 20,80 дБ 1900 МГц: 21,50 дБ 2000 МГц: 22,10 дБ 2500 МГц: 24,80 дБ 2700 МГц: 25,90 дБ 3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный)	60 мм
Минимальный радиус изгиба (многократный)	200 мм
Усилие на разрыв	700 Н
Стойкость к сдавливанию	10 Н
Рабочая температура	от -40°C до +75°C
Температура монтажа	от -20°C до +50°C
Температура хранения	от -40°C до +75°C

Артикул: BS2152
Бренд: BALTIC SIGNAL
Страна производства: Россия
Документы: https://crm.gigamarket.by/~nbmIG
Гарантия (мес): 1
Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
