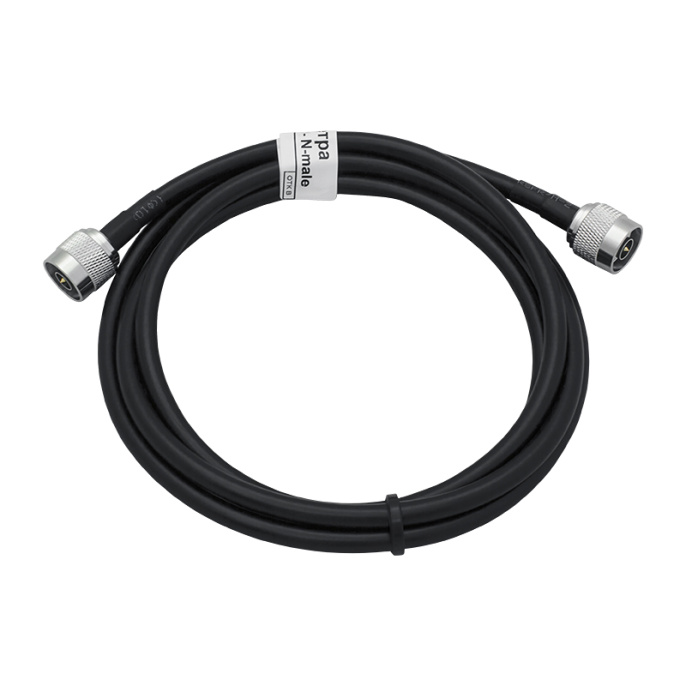

Кабельная сборка BALTIC SIGNAL N-male - 2 метра 5D-FB - N-male BS8004

0.0

0 отзывов

40,84 руб.

Под заказ: 100 шт

Сборка длиной 2 метра на основе коаксиального кабеля 5D-FB. Изделие предназначено для подключения ретрансляторов сотовой связи, линейных усилителей, антенн и прочих компонентов систем усиления мобильного сигнала. ВЧ-линия с обеих сторон оснащена разъемами N-male («папа»).

Для чего применяются кабели с коннекторами N-male?

Разъемы N-типа часто используются в устройствах высокой частоты, включенных в системы радиокоммуникаций. Эти разъемы обладают сопротивлением 50 Ом и в основном служат для соединения с ретрансляторами (репитерами) сотового сигнала.

Данный кабель позволяет:

Подсоединить внешнюю антенну к ретранслятору;
Присоединить внутреннюю (сервисную) антенну к ретранслятору. Такие кабели часто используются в системах распределения, где к одному усилителю подключено несколько раздающих антенн;
Соединить ретранслятор с дополнительными усилителями (бустерами);
Соединить антенну с модемом, LTE-роутером или GSM-шлюзом в рамках пассивных усилительных систем (могут понадобиться адаптеры);
Продлить другой кабель, если коннекторы удлиняемого участка совместимы с данной сборкой.

Качественная коаксиальная линия 5D-FB

Основой для кабеля служит коаксиал 5D-FB толщиной 7,5 мм. Этот кабель обладает жилой из алюминия с медным покрытием. Провод гибок и может укладываться вдоль рам окон и дверей, а также в домашних кабельных коробах и уголках. Серия 5D-FB отличается минимальными потерями сигнала, и на дистанции 2 метров его влияние на качество передачи минимально. Оболочка кабеля представлена в черном цвете.

Установка разъемов осуществляется путем прессования, где специализированный инструмент, называемый кримпером, меняет форму металлического цилиндра. В результате этого цилиндр принимает шестиугольную форму, обеспечивая прочное соединение между корпусом разъема и кабельной оболочкой. Такой метод установки считается наиболее прочным.

Наши кабельные сборки обладают долговечностью в плане многократного подключения, что делает их подходящими как для постоянной установки, так и для временных монтажных работ. Каждый кабель проходит проверку на качество монтажа и эффективность передачи сигнала. Разъемы не имеют люфтов и не скользят, обеспечивая надежное соединение.

Кабели могут использоваться как в помещениях с отоплением, так и без него, а также на открытом воздухе. Благодаря устойчивости к УФ-излучению и широкому диапазону рабочих температур, они подходят для эксплуатации в любое время года.

Разъем (сторона 1)	N-male
Разъем (сторона 2)	N-male
Длина	2 м
Марка кабеля	5D-FB CCA PVC
Центральный проводник (материал)	алюминий, плакированный медью
Центральный проводник (диаметр)	1,8 мм
Изоляция (материал)	вспененный полиэтилен
Изоляция (диаметр)	4,9 мм
Экран	двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки	120 x 0,15 мм
Диаметр экрана	5,64 мм
Внешняя оболочка (материал)	полихлорвинил (ПВХ)
Внешняя оболочка (диаметр)	7,54 мм
Цвет	черный
Волновое сопротивление	50 ±3 Ом
Погонная емкость	82 ±2 пФ/м
Скорость распространения	82%
Возвратные потери	≥ 20 дБ
Эффективность экранирования	≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току	12 Ом/км
Сопротивление внешнего проводника по постоянному току	22 Ом/км
Сопротивление изоляции	3000 МОм/км
Испытательное напряжение изоляции	3000В
Напряжение пробоя оболочки	1600В
Затухание (на 100 м)	150 МГц: 7,80 дБ 280 МГц: 10,80 дБ 350 МГц: 12,10 дБ 400 МГц: 13,00 дБ 800 МГц: 18,90 дБ 900 МГц: 20,20 дБ 1200 МГц: 23,70 дБ 1500 МГц: 26,80 дБ 1800 МГц: 29,70 дБ 1900 МГц: 30,60 дБ 2000 МГц: 31,50 дБ 2500 МГц: 35,80 дБ 2700 МГц: 37,41 дБ 3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный)	50 мм
Минимальный радиус изгиба (многократный)	150 мм
Усилие на разрыв	500 Н
Стойкость к сдавливанию	10 Н
Рабочая температура	от -40°C до +75°C
Температура монтажа	от -20°C до +50°C
Температура хранения	от -40°C до +75°C

Артикул: BS8004
Бренд: BALTIC SIGNAL
Страна производства: Россия
Документы: https://crm.gigamarket.by/~nbmIG
Гарантия (мес): 1
Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
