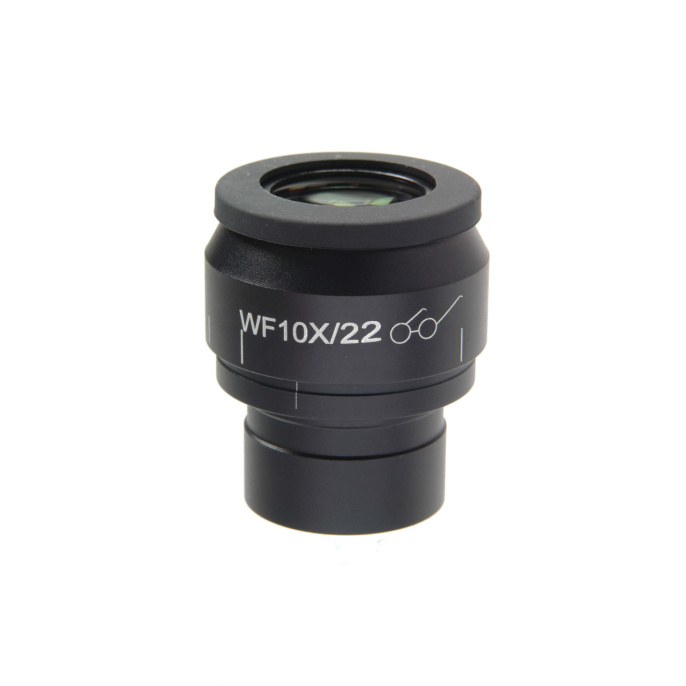

Окуляр 10х/22 с сеткой для Микромед 3 LED M

Окуляр с измерительной сеткой для микроскопов Микромед 3 LED M Увеличение - 10 крат Для выполнения сравнительных оценок линейных размеров отдельных составляющих объекта может быть применен окуляр со шкалой или с сеткой. Сетка установлена в плоскости полевой диафрагмы окуляра увеличением 10 крат. Окуляр с сеткой устанавливается в окулярный тубус. Парный ему окуляр без сетки установить в другой окулярный тубус. Наблюдая в окуляр с сеткой, сфокусироваться на резкое изображение сетки, затем рукоятками грубой и точной фокусировки сфокусировать микроскоп на резкое изображение объекта. Наблюдая изображение объекта вторым глазом в окуляр без сетки, вращением кольца диоптрийной подвижки добиться резкого изображения объекта, при этом не изменять положение рукояток грубой и точной фокусировки. Наблюдая изображение объекта двумя глазами, раздвинуть окулярные тубусы так, чтобы видимые поля в левом и правом тубусах наблюдались как одно, то есть установить их в соответствии глазной базой. При такой настройке наблюдатель увидит резкое изображение объекта одновременно с резким изображением сетки окуляра, что позволит выполнить необходимые сравнительные оценки линейных размеров структур. Для определения размеров структур в линейной мере (в миллиметрах или микронах) необходимо воспользоваться специальной линейкой – объект-микрометром (калибровочный слайд). Объект-микрометр следует положить на предметный столик вместо объекта (на прямых микроскопах шкалой вверх, на инвертированных – шкалой вниз). По шкале объект-микрометра произвести градуировку шкалы окуляра для каждого объектива, с которым будут выполняться измерения. Для этого сфокусировать микроскоп на резкое изображение шкалы объект-микрометра в плоскости окуляра и развернуть окуляр в тубусе, установив штрихи обеих шкал параллельно. Определить, сколько делений объект-микрометра укладывается в шкале окуляра (при объективах среднего и большого увеличения) или сколько делений шкалы окуляра занимает весь объект-микрометр (при объективах малого увеличения). Вычислить цену деления шкалы окуляра при работе с каждым объективом по формуле: Е=ТL/A, где E - цена деления шкалы окуляра, L – число делений объект-микрометра, Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре, А – число делений шкалы окуляра.

• Артикул: 10х/22 3 LED M
• Бренд: МИКРОМЕД
• Страна производства: Россия
• Гарантия (мес): 6
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО «Оптические приборы». г. Санкт-Петербург, линия 14-Я, д. 83 литера. В.
